一、進口防爆電動閘閥產品概述

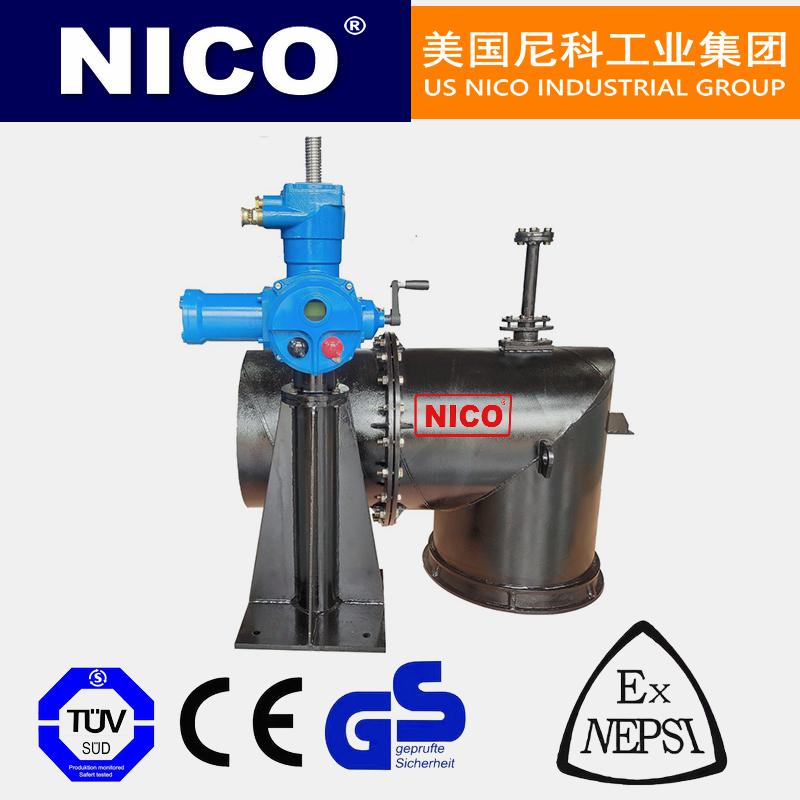

美國尼科NICO進口防爆電動閘閥采用上裝式結構，由閘閥與防爆電動執行器組成，防爆型防護等級為IP68，適用于易燃易爆的場合，安全系數高、操作功能強、性能穩定等，防爆型電動執行器配有dI和dIIBT4兩種，di適用于煤礦非采掘工作面，dIIBT4用于工廠，適用于環境為iia、iib級t1~t4組的爆炸性氣體混合物，本產品的性能符合jb/t8528-1997<普通型閥門電動裝置技術條件>的規定，防爆型的性能符合gb3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及jb/t8529-1997<隔爆型閥門電動裝置技術條件>的規定，并經國家防爆電氣產品測試中心檢定,取得了防爆合格證。廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的截斷或接通裝置。

二、進口防爆電動閘閥選型參數

三、進口防爆電動閘閥產品說明

1.操作力矩:操作力矩是選擇閘閥電動裝置的最主要參數，電動執行器輸出力矩應為閘閥操作最大力矩的1.2~1.5倍。

2.操作推力閘閥電動裝置的主機結構有兩種:一種是不配置推力盤，直接輸出力矩;另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。

3.輸出軸轉動圈數:電動裝置輸出軸轉動圈數的多少與閘閥的公稱通徑、閥桿螺距、螺紋頭數有關，要按M=H/ZS計算(M為電動裝置應滿足的總轉動圈數，H為閘閥開啟高度，S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數)。

4.閥桿直徑對多回轉類明桿閘閥，如果電動裝置允許通過的最大閥桿直徑不能通過所配閘閥的閥桿，便不能組裝成電動閘閥。因此，電動裝置空心輸出軸的內徑必須大于明桿閘閥的閥桿外徑。對部分回轉閘閥以及多回轉閘閥中的暗桿閘閥，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。

5.輸出轉速:閘閥的啟閉速度若過快，易產生水擊現象，因此，應根據不同使用條件，選擇恰當的啟閉速度。

6.閘閥電動執行器有其特殊要求，即必須能夠限定轉矩或軸向力。通常閘閥電動裝置采用限制轉矩的連軸器。當電動裝置規格確定之后，其控制轉矩也就確定。

四、進口防爆電動閘閥主要特點

1、流體阻力小，閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向。

2、密封面介質的沖刷和侵蝕小。

3、形體簡單，制造工藝性好，使用范圍廣。

4、啟閉較勝利，啟閉時閘板運動方向與介質流動方向相垂直。

5、介質的流動方向一般不受限制，介質可從閘閥的兩側任意方向流過。

五、進口防爆電動閘閥主要技術參數

1、電動裝置的外殼防護等級IP55-IP68

2、電動裝置在下列條件下正常工作：海拔高度不超過1000m；工作環境溫度—20℃～+40℃；工作環境相對濕度≤95％(25℃)；工作環境不含有強腐蝕性的介質；短時工作制，時間定額為10min；額定電壓為380V，頻率為50HZ。

3、MZ系列礦用防爆電動閘閥安裝方便，調試簡單，調試運行后數年內不用維護保養，礦用隔爆型電動裝置和KXBC系列12×15、3×15/660（380）DZ或KXBC－15/660（380）DZ礦用隔爆型電動裝置控制箱配套使用，可與泵房自動化系統以通訊方式連接。

六、進口防爆電動閘閥環境和主要技術參數

1.1電源:常規,三相380V(50Hz)

特殊,三相660V、415V(50Hz、60Hz);

單相220V、110V(50Hz、60Hz)

1.2工作環境

1.2.1環境溫度:-20~60℃(特殊訂貨-40~80℃)

1.2.2相對濕度:≤95%(25℃時)

1.2.3防護類型

1.2.3.1戶外型:用于無易燃、易爆和無腐蝕性介質的場所;

1.2.3.2隔爆型:有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面;dIIBT4用于工廠,適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物.(詳見GB3836.1)

1.2.4防護等級:IP55(特殊訂貨IP65、IP67)

1.2.5工作制:短時10分鐘(特殊訂貨30分鐘)
