一、氣動夾套保溫調節閥 產品概述
| 本公司生產的ZJSBW氣動夾套保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。氣動夾套保溫調節閥由精小型薄膜執行器及低流阻調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。 氣動夾套保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。 氣動夾套保溫調節閥的泄漏量符合ANSI B16.104標準。 | |

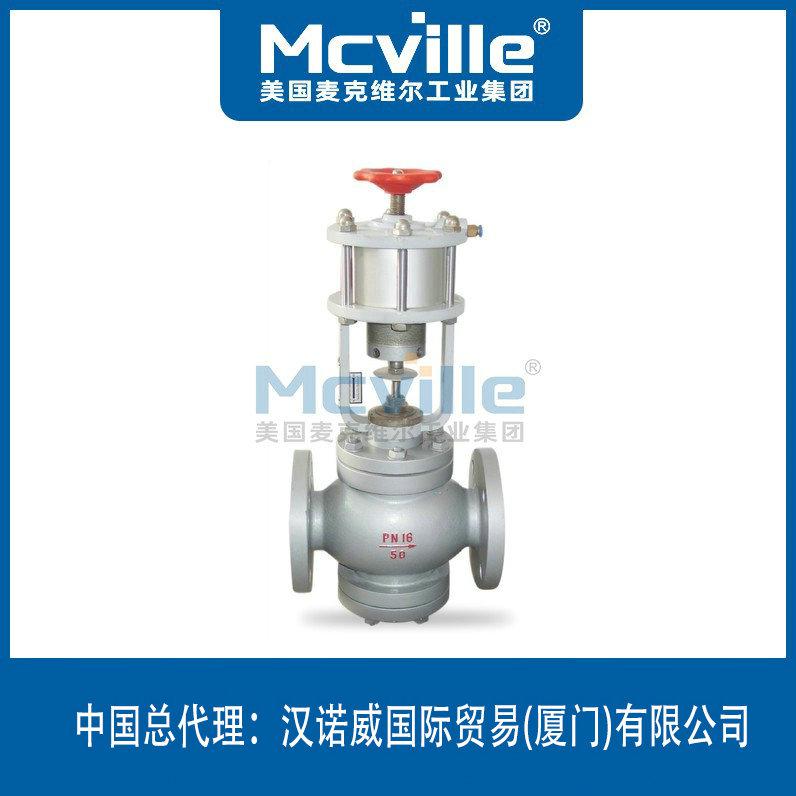

| ZJSBW氣動夾套保溫調節閥 |
二、氣動夾套保溫調節閥 主要技術參數 1、閥體
| 閥體形式 | 直通鑄造球型閥+保溫夾套 |
|---|---|
| 公稱通徑 | DN20～150mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW) |
| 閥蓋形式 | 保溫型-29～+425 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | 金屬石墨纏繞墊、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼 |
2、閥內件
| 閥芯形式 | 單座柱塞型閥芯、套筒導向型閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | 不銹鋼 (304、304L、316、316L) |
3、執行機構及附件、作用形式
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
三、氣動夾套保溫調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
四、氣動夾套保溫調節閥 額定流量系數Kv、允許壓差
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 | |
| 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||
| 額定行程 | 16 | 25 | 40 | 60 | ||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||
五、氣動夾套保溫調節閥 主要外形圖
| ZJSBW氣動夾套保溫調節閥 外形尺寸圖 |
六、氣動夾套保溫調節閥 主要連接尺寸
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
| H1 | 152 | 152 | 177 | 177 | 183 | 221 | 221 | 230 | 315 | 355 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
